行業廢氣分析

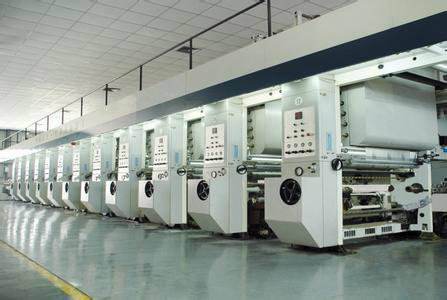

印刷廢氣來源
印刷廢氣主要為印刷時產生的油墨廢氣和清理油墨棒所用汽油揮發的廢氣。
(1) 印刷時揮發的少量油墨廢氣，這部分廢氣揮發量小，主要成份為低級烴類，不含苯、甲苯等有害成分，產生量按油墨用量的10%計算，排放量為0.3t/a;
(2) 清理油墨棒和印刷版面所用汽油揮發的廢氣。汽油揮發量以非甲烷總烴量計。使用量僅為0.6 t/a，揮發量按5%計算，排放量為0.03t/a。項目廢氣排放應執行GB16297-96《大氣污染物綜合排放標準》二級標準(非甲烷總烴最高允許排放濃度：120mg/m3，排放速率10kg/h(15米排氣筒))。

印刷廢氣特點
1、印刷時揮發的少量油墨廢氣，這部分廢氣揮發量小，主要成份為低級烴類，不含苯、甲苯等有害成分，產生量按油墨用量的10%計算，一般油墨產生的廢氣主要是油墨稀釋劑揮發產生的非甲烷總烴類有機物。
2、油墨中的粉塵，要以碳黑為污染因子的控標。PM10考慮，治理措施要注意。如果是油性的油墨，可以認為在使用過程中有機溶劑全部揮發，只不過是分時間段而已。
3、與溶劑型油墨相比，膠印油墨中的有機溶劑很少，因此有機溶劑的揮發量少，對環境造成的污染較小。膠印大多印紙油墨采用氧化結膜干燥或是膠印uv油墨采用紫外線固化干燥排污量都很小。

處理效果標準
設計原則
(1)協助企業采用科學合理的收集方式，在達到收集效果的前提下，盡量減少氣量。
(2)積極穩妥地采用新技術、新設備，結合企業的現狀和管理水平采用先進、可靠的污染治理工藝，力求運行穩定、費用低、管理方便、維護容易，從而達到徹底消除廢氣污染、保護環境的目的。(2015-01-01)
(3)妥善解決項目建設及運行過程中產生的污染物，避免二次污染。
(4)嚴格執行現行的防火、安全、衛生、環境保護等國家和地方頒布的規范、法規與標準。
(5)選擇新型、高效、低噪設備、注意節能降耗。
(6)總平面布置力求緊湊、合理通暢、簡潔實用。盡量減小工程占地和施工難度。
(7)嚴格執行國家有關設計規范、標準，重視消防、安全工作。(GB16297-1996)
(8)依據國家和地方有關環保法律、法規及產業政策要求對工業污染進行治理，充分發揮建設項目的社會效益、環境效益和經濟效益。
工程范圍及標準
1、工程范圍
(1)設計方負責廢氣處理設備的設計、制造、安裝、調試以及相關管路的設計。
(2)設計方負責對業主單位設備操作人員的培訓。
(3)業主單位負責項目配套的公用工程，包括電源、水蒸氣、壓縮空氣、循環冷卻水等。
2、技術要求
(1)本工程不考慮征地，利用原廠用地，不能嚴重影響生產;
(2)采用成熟的廢氣處理工藝，要求技術安全可靠、經濟合理;
(3)副產品的處理，不應產生二次污染;
(4)所有的設備和材料是新的;
(5)觀察、監視、維修簡單;
(6)確保人員和設備安全;
(7)節省能源、水和原材料;

排放標準
印刷污染物指標應達到《大氣污染物綜合排放標準》(GB16297-1996)、《惡臭污染物排放標準》(GB14554-1993)的二級排放要求。

方案定制依據
(1)業主提供的與本項目有關的資料
(2)《中華人民共和國環境保護法》(2015-01-01)
(3)《中華人民共和國大氣污染防治法》(2016-01-01)
(4)環境空氣質量標準(GB3095-2012)
(5)中華人民共和國主席令第72號《中華人民共和國清潔生產促進法》
(6)《國家環境保護“十三五”計劃》
(7)《大氣污染物綜合排放標準》(GB16297-1996)
(8)《惡臭污染物排放標準》(GB14554-1993)
(9)《建設項目環境保護設計規范》(GB50483-2009)
(10)《采暖通風和空氣調節設計規范》(GB50019-2003)
(11)《建筑設計防火規范》(GB50016-2014)
(12)《供配電系統設計規范》(GB50052-2009)
(13)《工業企業揮發性有機物控制排放標準》DB13/2322-2016


廢氣系統設計
吸附脫附+催化燃燒工藝
擬處理的印刷廢氣考慮運營成本及安全性，本方案工藝路線擬采用以“通風系統(風機、收集罩、管道)+預處理系統(過濾器)+深度凈化系統(吸附脫附+催化燃燒)”為核心工藝來處理該廢氣，工藝設備如下：
通風系統(風機、收集罩、管道)+預處理系統(過濾器)+深度凈化系統(吸附脫附+催化燃燒)+風機+煙囪

流程簡介
(1)廢氣經預處理除去粉塵、顆粒狀物質后，送入活性炭吸附器Ⅰ、Ⅱ，當活性炭吸附器Ⅰ接近飽和時，首先將處理氣體自動切換到活性炭吸附器Ⅱ(活性炭吸附器Ⅰ停止吸附操作)，然后用熱氣流對活性炭吸附器Ⅰ進行解吸脫附，將有機物從活性炭上脫附下來。在脫附過程中，有機廢氣已被濃縮,濃度較原來提高幾十倍，達2000ppm以上，濃縮廢氣送到催化分解裝置，最后被成為CO2與H2O排出。
(2)完成解吸脫附以后活性炭吸附器Ⅰ進入待用狀態，待活性炭吸附器Ⅱ接近飽和時，系統再自動切換回來，同時對活性炭吸附器Ⅱ進行解吸脫附，如此循環工作。
(3)當有機廢氣的濃度達到2000ppm以上時，催化床內可維持自燃，不用外加熱。該方案不僅大大節省了能量的消耗，而且由于催化分解器的處理能力僅需原廢氣處理量的1/5(60000m3/h)，所以同時也降低了設備投資。本方案既適合于連續工作，也適合于間斷工作。
